垃圾管道
 |
 |
系統簡介
1、垃圾管道是安裝在建筑內部或者建筑外墻的304不銹鋼管道。
2、高層建筑安裝垃圾管道后，人們可以直接從樓上投遞生活垃圾到管道內，從管道內落到垃圾收集室。有利于建筑節能和節省時間，減少病菌滋生，改善環境衛生。
3、特別是醫院，醫院現狀電梯資源緊張，運輸生活垃圾占用電梯資源、耗時長、上下樓、效率低。
4、垃圾管道配備排風系統，打開投入門時排風系統工作，使投入口出產生負壓防止異味擴散。
技術說明
1、不銹鋼主管道：規格ø600mm或ø500mm，材質SUS304不銹鋼，厚度為1.5mm，采用法蘭承插式連接。
2、垃圾壓縮機：儲存量6m³～14m³（壓縮后）
內筒材質：不銹鋼SUS304板材，厚度4mm
設備外殼材質：國標Q235A板材，厚度1.5mm
主電機：三相異步電動機；極數：4極；額定電壓：380V；額定轉速：1450rpm；
3、管道清洗設備：此設備位于生活垃圾主管道的上方，利用馬達及減速裝置驅動升降毛刷，毛刷與內管壁相接，并設置上下限位開關，上方加設清洗藥劑桶，沖洗時自動加藥并噴灑清洗劑。
4、離心式風機：
風機參數：功率3kW、電壓380V、頻率50HZ
風量2800m³/h
設備實現聯控，投入門開啟時自動運行，不需人為控制開關。
5、排風管：排風管：ø219不銹鋼管厚度不小于1.5mm

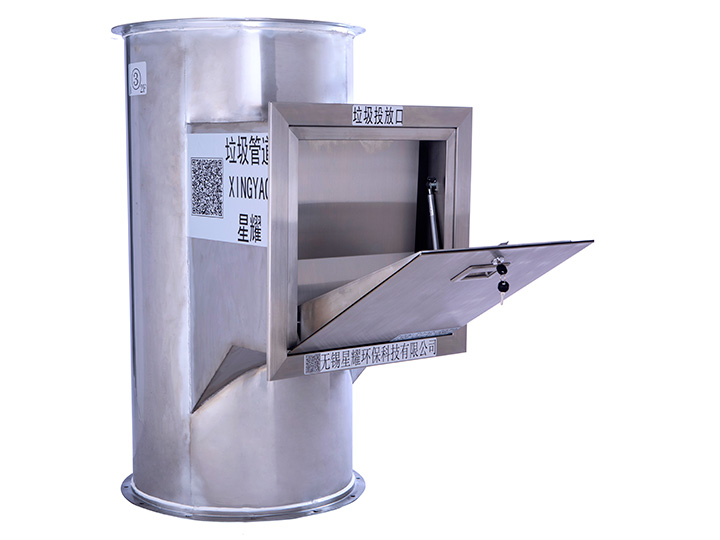

6、垃圾投入門：
投入門由不銹鋼門板和門框組成
門板及門框均采用SUS304不銹鋼板材制造而成
投入門用螺栓穩固安裝在投入站上，投入門及投入站連接時卡槽連接做成抽拉式，以便在安裝完畢后可以調節與墻壁平齊使其達到美觀規范
投入門為上下開啟式自動開啟，手動按鍵關閉
7英寸液晶觸摸顯示器
投入門設紅外線防異物探頭安全裝置，防止意外情事發生 7、樓層投入門采用互鎖系統，只允許單一樓層投入門使用，保障人員安全
配有語音提示功能、面板顯示功能提示工作人員工作時間超時關閉
7、自動閘門： 安裝于垃圾管道底端，平時為關閉狀態，可有效阻斷垃圾壓縮儲存機內的異味向管道內擴散；另如大樓內或垃圾壓縮儲存機內發生火災險情時，自動閘門能將管道密閉，可防止管道產生煙囪效應。
8、電氣控制系統：
主控系統：立式控制柜（10.2英寸液晶觸摸顯示器）
軟件：PLC程序控制

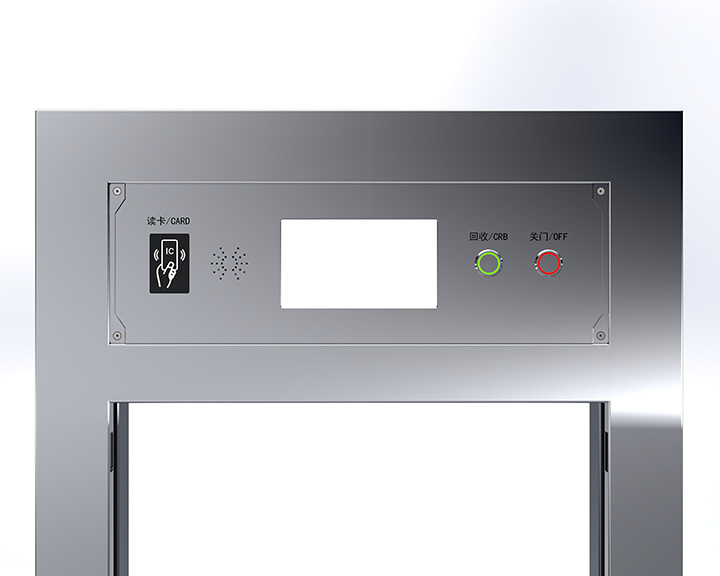

樓層控制系統：智能刷卡認證系統（7英寸液晶觸摸顯示器）

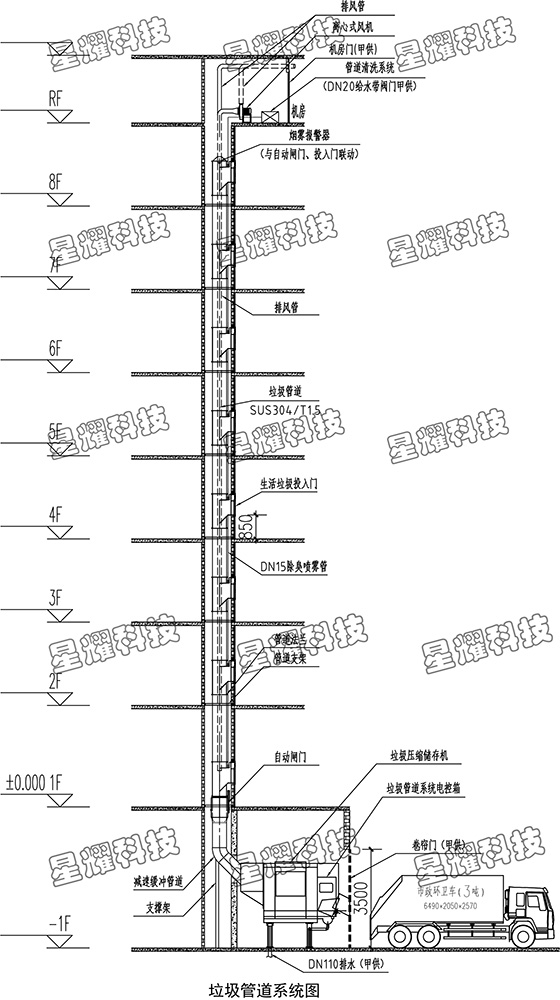

系統圖
垃圾投入門類型選擇

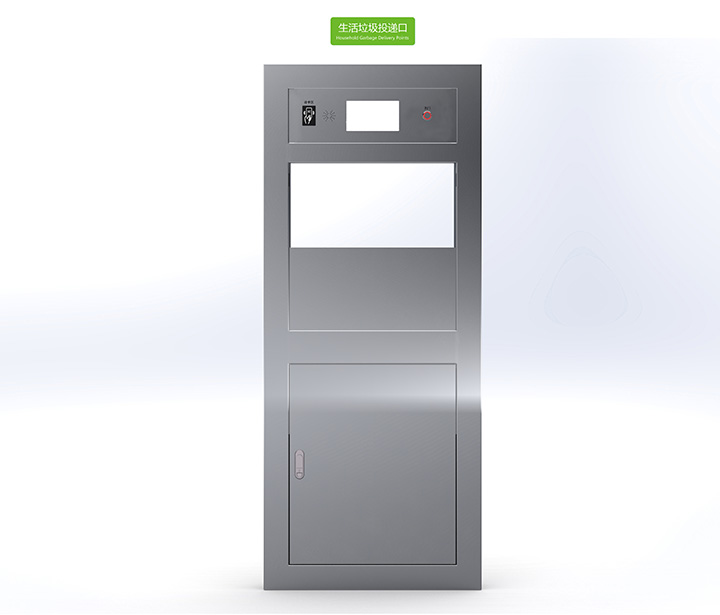

垃圾自動門

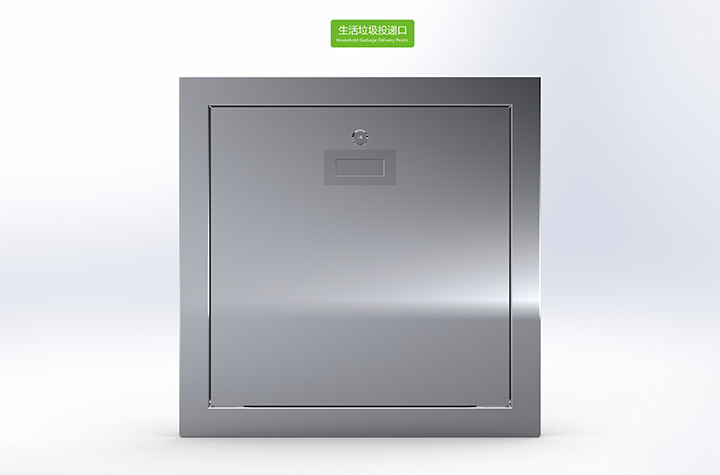

垃圾手動門
投入門表面處理工藝選擇

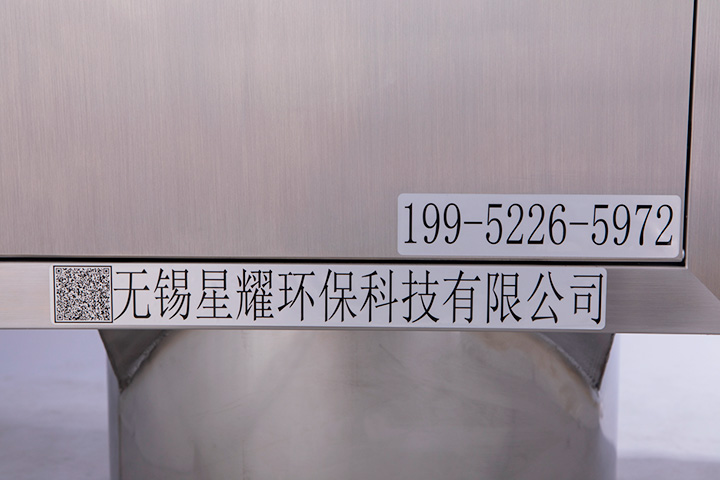

SUS304拉絲工藝（高端大氣）
SUS304拋光工藝（美觀亮麗）

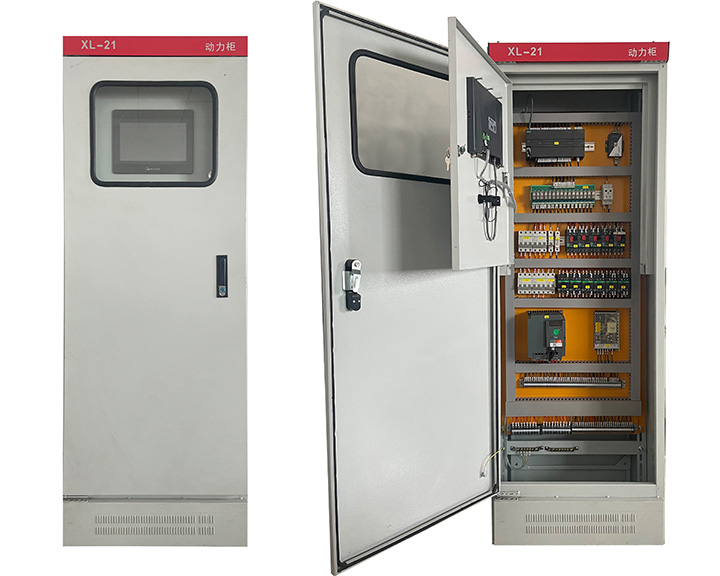

垃圾管道控制系統
